引言

當今社會的生活越來越離不開智能手機，購物、導航、支付、娛樂、社交甚至學習提升都可以通過一部的智能手機來完成或?qū)崿F(xiàn)，手機給我們帶來便捷、歡笑、感動的同時，由于呵護不當或意外狀況的出現，也會給我們帶來淡淡的憂傷，比如被偷、碎屏，或者掉進水里——甭管這水是水池、下水道、馬桶還是火鍋，我們可能因此會丟失手機里重要的數據、珍貴的相片等。

IP防水測試行業

其實行業內對于智能手機等電子產品、通訊設備或汽車設備都有相應的防護等級標準要求，如

GB/T 4208-2017 外殼防護等級（IP代碼）

GB/T 30038-2013 道路車輛 電氣電子設備防護等級（IP代碼）

ISO 20653:2013 Road vehicles — Degrees of protection (IP code) — Protection of electrical equipment against foreign objects, water and access

IEC 60529:2013 Degrees of protection provided by enclosures (IP Code)

都會規定電氣電子設備的IP等級試驗的要求，某些手機聲稱具有IP68防護等級，就是這么定義的，其中：

第一特征值為6，代表防塵等級，數值從0-6，其中6為最高級塵密級別；

第二特征值為8，代表防水等級，數值從0-9，其中8表示持續浸水等級，由廠商定義標準，但嚴苛度大于7，7級在GB/T 4208-2017里定義為使用潛水箱，水面有外殼頂部以上至少0.15m，外殼底面在水面下至少1m，持續30min。

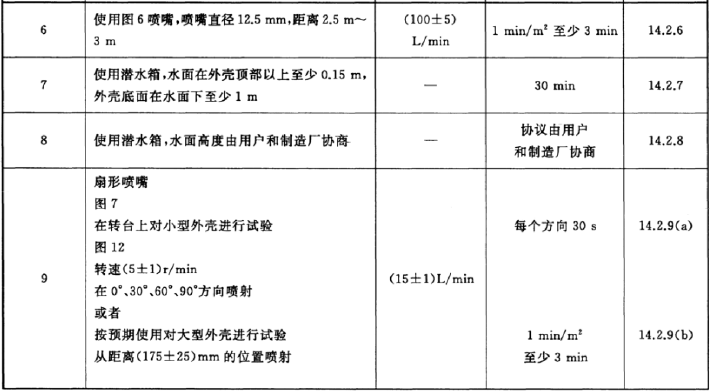

綜合現行的GB/T 4208-2017，GB/T 30038-2013和IEC 60529:2013標準，看第二特征值，各防水等級可分為IPX0~IPX9/9K，試驗內容可如GB/T 4208-2017圖8表所示

其中GB/T 30038-2013和ISO 20653:2013有IPX9K、IPX6K、IPX4K的等級，而GB/T 4208-2017沒有，帶K與不帶K的區別在哪里呢？帶K的應該是對噴射水壓有要求，如IPX9K的噴射水壓要達到8~10MPa。

北測能力清單

1、滴水試驗裝置（IPX1/IPX2）

配置硬件參數為50*50=250孔，降雨量：（1～5）mm/min，滴水孔徑：Φ0.4mm，其中

IPX1為垂直滴水試驗，試驗方法為按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上，樣品頂部至滴水口的距離不大于200mm，滴水量為1.0+0.5mm/min進行10分鐘。

IPX2為傾斜15°滴水試驗，方法為將試樣的一個面與垂直線成15°角，樣品頂部至滴水口的距離不大于200mm，每試驗完一個面后，換另一個面，共四次。滴水量為3.0+0.5mm/min共持續：4×2.5min=10min。

2、擺管/淋水噴頭式淋水濺水試驗裝置（IPX3/IPX4）

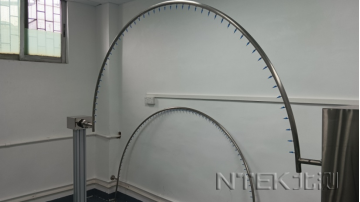

擺管式淋水濺水試驗裝置

參數：50孔，角度可調0~180度，孔徑：Φ0.4mm

淋水噴頭式淋水濺水試驗裝置

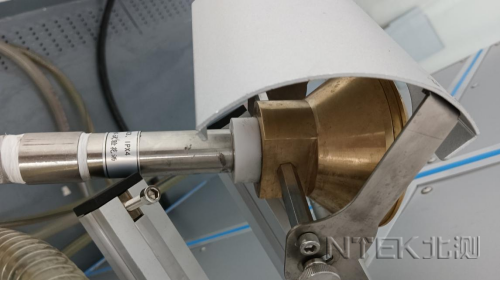

3.標準噴嘴（IPX5/IPX6）

噴嘴內徑6.3mm，可進行IPX5與IPX6K試驗

噴嘴內徑12.5mm， 可進行IPX6試驗

4.壓力水密性試驗裝置及防水測試系統（IPX7/IPX8）

壓力水密性試驗裝置壓力范圍：0～300kPa，可測水深30M以內的防水性能

防水測試系統可測試深度：1.5m

5.防水等級試驗機（IPX9/IPX9K）

試樣臺轉速：5r/min，噴水時間：30s，流量：（14～16）L/min，溫度：（80±5)℃，壓力：( 0～12)MPa

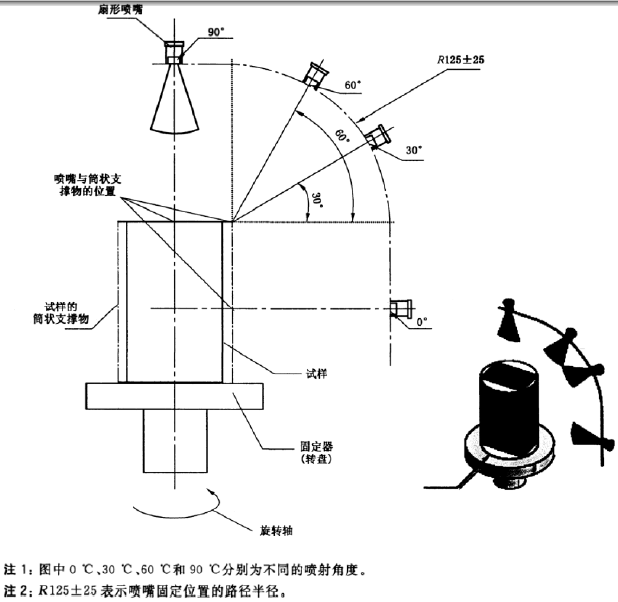

IPX9/IPX9K標準測試方法，見下圖：

以上為北測集團目前所具備的IP防水全部等級試驗的測試條件與設備，試驗完畢后，檢查外殼進水情況，評估狀況有以下幾種：

1、進水不能影響設備正常損傷或破壞安全性；

2、水不積聚在特殊絕緣部件上；

3、水不進入帶電部件或不進入不允許在潮濕環境下運行的組件；

4、水不進入或積聚電纜或線頭附近；

5、有泄水孔外殼，進水不積聚且可排出不損害設備；

6、沒有泄水孔的水積聚不得危及帶電部位。
