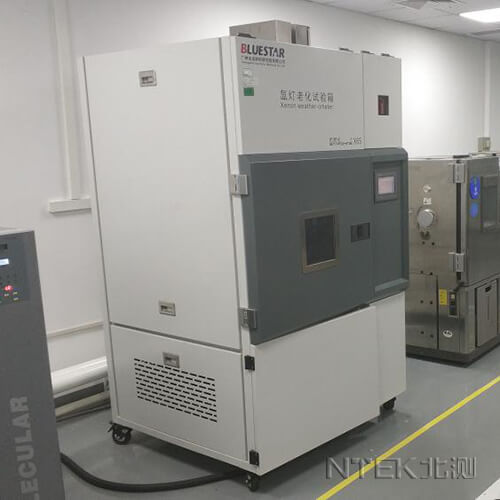

氙燈老化試驗(yàn)是采用能模擬全陽光光譜的氙弧燈來再現(xiàn)不同環(huán)境下存在的破壞性光波，可以為科研、產(chǎn)品開發(fā)和質(zhì)量控制提供相應(yīng)的環(huán)境模擬和加速試驗(yàn)。氙燈老化模擬陽光可見波段( 300^ 800rm)，常見標(biāo)準(zhǔn)有GB/T 16422.2-2014  塑料 實(shí)驗(yàn)室光源暴露試驗(yàn)方法 第2部分：氙弧燈。

人工加速老化試驗(yàn)條件的選擇
這個(gè)問題實(shí)際上可以理解為應(yīng)該模擬哪些老化因素，高分子材料在使用過程中，氣候環(huán)境里許多因素都有可能對(duì)高分子材料的老化產(chǎn)生作用。如果事先知道產(chǎn)生老化的主要因素，就可以有針對(duì)性的選擇試驗(yàn)方法。我們可以從該材料的運(yùn)輸、儲(chǔ)存、使用環(huán)境以及其老化機(jī)理等方面考慮，確定試驗(yàn)方法。例如硬聚氯乙烯型材，使用聚氯乙烯為原料，添加穩(wěn)定劑、顏料等助劑加工而成，主要用于室外。從聚氯乙烯的老化機(jī)理考慮，聚氯乙烯受熱易分解；從使用環(huán)境考慮；空氣中的氧、紫外光、熱、水分都是引起型材老化的原因。

因此，國標(biāo)GB/T8814-2004《門、窗用未增塑聚氯乙烯（PVC-U）型材》中，既規(guī)定了光氧老化試驗(yàn)方法，采用GB/T16422.2《塑料實(shí)驗(yàn)室光源曝露試驗(yàn)方法第二部分：氙弧燈》老化4000h或6000h，模擬了室外紫外光及可見光、溫度、濕度、降雨等因素，同時(shí)又規(guī)定了熱氧老化項(xiàng)目：加熱后狀態(tài)，150℃放置30min，目測(cè)觀察是否出現(xiàn)氣泡、裂紋、麻點(diǎn)或分離現(xiàn)象，以考察型材的耐熱性能。又如我國在國際市場(chǎng)上有競(jìng)爭(zhēng)力的一個(gè)產(chǎn)品：外貿(mào)出口鞋。在使用過程中，陽光中的紫外線是引起鞋子變色、褪色的主要原因，因此，有必要用紫外燈箱對(duì)其進(jìn)行耐黃變測(cè)試。常用的鞋類耐黃變?cè)囼?yàn)箱采用30WUV燈，樣品離光源20cm，照射3h后觀察顏色變化。同時(shí)，在運(yùn)輸過程中，集裝箱內(nèi)悶熱、潮濕的惡劣環(huán)境會(huì)引起鞋面、鞋底、膠水的變色、斑點(diǎn)，甚至是變質(zhì)。因此，在裝船運(yùn)輸之前，有必要考慮進(jìn)行耐濕熱老化試驗(yàn)，模擬集裝箱內(nèi)高熱、高濕環(huán)境，在70℃、95％相對(duì)濕度的條件下，進(jìn)行48h試驗(yàn)后觀察外觀、顏色變化。

性能評(píng)價(jià)指標(biāo)的選擇
選擇性能評(píng)價(jià)指標(biāo)主要從材料的用途及材料本身特性兩方面來考慮。

根據(jù)材料用途確定評(píng)價(jià)指標(biāo)
對(duì)于同樣的材料，由于其用途不同，可能選擇的評(píng)價(jià)指標(biāo)也不同。例如，同樣是涂料，如果是用于裝飾，就必須重點(diǎn)考慮其外觀的變化。在
GB/T 1766-2008  色漆和清漆 涂層老化的評(píng)級(jí)方法中，詳細(xì)規(guī)定了光澤度、顏色變化、粉化、泛金等各種外觀變化的評(píng)級(jí)方法。
